一、用途及簡介

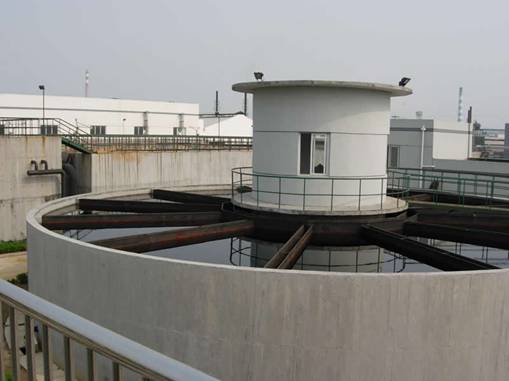

jj(g)型攪拌機、刮泥機是全國通用機械加速澄清池（s774）的主要配套設備。常用于生活飲用水，工業給水的原水處理及工業廢水三級處理，水質軟化處理等給排水處理過程中的澄清階段。
單用攪拌機時，進入澄清池原水濁度一般不超過1000mg/l，短時間不超過3000mg/l；同時配套刮泥機時進入澄清池濁度可達1000-5000mg/l，短時間不超過10000mg/l。
本設備具有安裝、維護、管理方便；運行平穩，安全可靠；可調整回流量等特點。
二、結構及工作原理
攪拌機主要由調流裝置、變速驅動裝置、攪拌機主軸、提升葉輪及攪拌槳葉等部件組成；刮泥機主要由變速驅動裝置、傳動軸及刮泥耙等部件組成。當澄清池池徑＜19.5m，攪拌機軸為空心軸、刮泥機軸從中穿過，為套軸式中心傳動；池徑＞19.5m時兩軸分開，刮泥采用齒輪銷齒盤傳動。
攪拌機葉輪下部槳葉在澄清池一反應室完成機械反應，使經加藥混合后所產生微絮體與回流泥渣中的原有礬花再度碰撞吸咐，形成較大絮粒，然后由葉輪提升到二反應室，再經折流到澄清區進行分離，清水上升由集水管引出，泥渣在澄清區下部回流到一反應室，由刮泥機刮集通過池底泥閥控制排出，達到原水澄清分離的效果。
三、適用范圍及特點
1. 該類型設備具有反應與沉底雙重作用，適用于中小型生活飲用水和工業自備水的澄清處理，一般當進水懸浮物含量不超過1000mg/l,短時間不超過3000/l時，可不設置機械刮泥；當進水懸浮物含量經常超過1000mg/l,短時間不超過10000mg/l時，需要采用機械刮泥。
2. 當池徑大于24米時也必須設置機械刮泥部分。
3. 當懸浮物經常超過5000mg/l時應加預沉池。
4. 出水濁度一般不大于10mg/l,短時間不大于50mg/l.
5. 進水溫度變化應不大于2℃。
6. 后續一般需配套無閥濾池，懸浮物含量可至3~5mg/l.
7. 可設計成帶斜板或斜管形式，以提高沉淀效果。
